3D2-JY

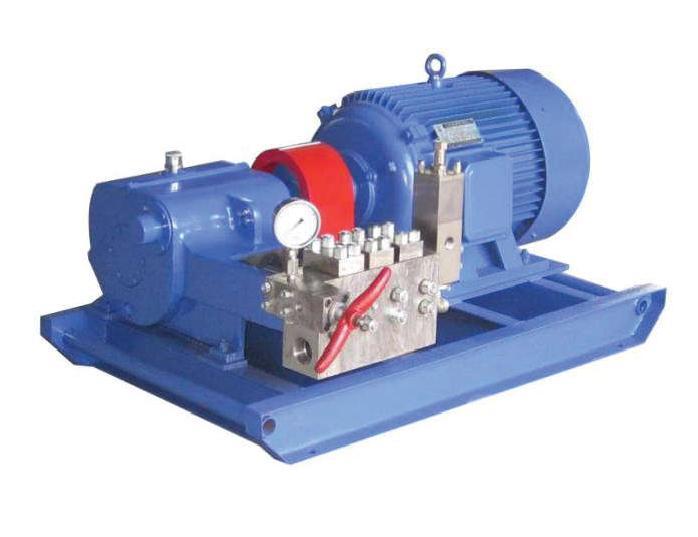

该泵体积小、结构紧凑;动力端采用飞溅润滑或强制润滑,传动平稳可靠、摩擦系数低、润滑性高:动力端温升低,适于长时间连续作业:适用于做高压水清、高压水射流辅助破岩落煤、井下液压支柱供液 、 粉末冶金 、水刺无纺布、压滤机清洗、市政管道清洗。
行程 S=95mm 高压力 50MPa 大功率 90KW 单泵340KG | ||||||||||||||||
输入轴转速1480rpm |
泵速405(齿轮减速比i=3.65) | 柱塞直径 mm | 输入轴转速1480rpm |
泵速500(齿轮减速比i=2.96) | ||||||||||||
理论流量 | 额定功率下输出压力MPa | 理论流量 | 额定功率下输出压力MPa | |||||||||||||
L/Min | m³/h | 30KW | 37KW | 45KW | 55KW | 75KW | 90KW | L/Min | m³/h | 30KW | 37KW | 45KW | 55KW | 75KW | 90KW | |
40 | 2.4 | 37 | 46 | 22 | 50 | 3.0 | 30 | 36 | 45 | |||||||
50 | 3.0 | 30 | 36 | 45 | 25 | 65 | 3.9 | 23 | 28 | 35 | 42 | |||||
57 | 3.4 | 26 | 32 | 40 | 47 | 26 | 70 | 4.2 | 21 | 26 | 32 | 40 | 50 | |||
65 | 3.9 | 23 | 28 | 35 | 43 | 28 | 80 | 4.8 | 18 | 22 | 28 | 35 | 50 | |||
75 | 4.5 | 20 | 25 | 30 | 37 | 50 | 30 | 90 | 5.4 | 16 | 19 | 24 | 30 | 42 | 50 | |
85 | 5.1 | 18 | 22 | 26 | 33 | 45 | 50 | 32 | 100 | 6 | 14 | 17 | 22 | 27 | 37 | 45 |
102 | 6.1 | 15 | 18 | 22 | 27 | 36 | 43 | 35 | 125 | 7.5 | 12 | 15 | 18 | 22 | 30 | 36 |
135 | 8.1 | 11 | 14 | 17 | 21 | 28 | 33 | 40 | 170 | 10.2 | 9 | 10 | 13 | 16 | 22 | 27 |
170 | 10.2 | 9 | 11 | 13 | 16 | 22 | 26 | 45 | 215 | 12.9 | 7 | 8 | 10 | 13 | 17 | 21 |
210 | 12.6 | 7 | 9 | 10 | 13 | 18 | 21 | 50 | 260 | 15.6 | 6 | 7 | 8 | 10 | 14 | 17 |
