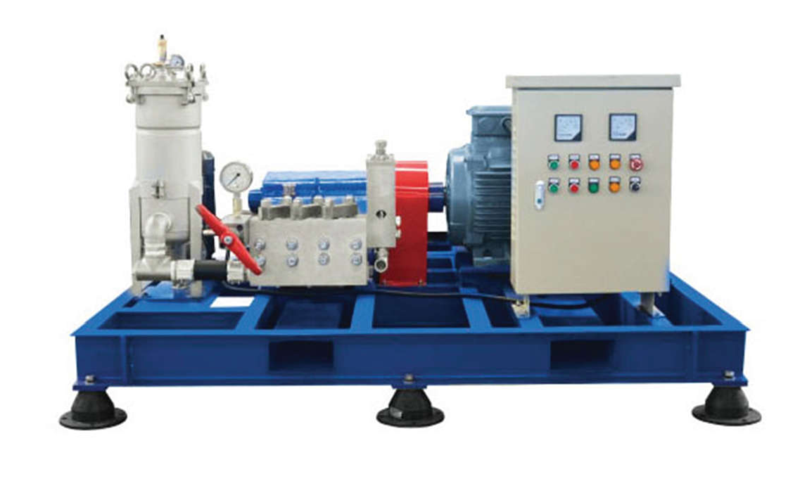

3D1-JY
该泵体积小、结构紧凑,动力端温升低,适于长时间连续作业;适用于工件清洗、试压、喷雾、液体输送、液体传动、以及各种胶管、金属管、油田钻井井口设备试压用泵。
行程 S=60mm 高压力 25MPa 大功率 22KW 单泵260KG | ||||||||||||||
输入轴转速1480rpm |
泵速405(齿轮减速比i=3.65) | 柱塞直径mm | 输入轴转速1480rpm |
泵速500(齿轮减速比i=2.96) | ||||||||||
理论流量 | 额定功率下输出压力MPa | 理论流量 | 额定功率下输出压力MPa | |||||||||||
L/Min | m³/h | 7.5KW | 11KW | 15KW | 18.5KW | 22KW | L/Min | m³/h | 7.5KW | 11KW | 15KW | 18.5KW | 22KW | |
25 | 1.5 | 15 | 22 | 22 | 32 | 1.9 | 12 | 18 | 25 | |||||
30 | 1.8 | 12 | 18 | 25 | 24 | 38 | 2.3 | 10 | 15 | 20 | 24 | |||
35 | 2.1 | 10 | 16 | 21 | 25 | 40 | 2.4 | 9 | 14 | 19 | 23 | |||
40 | 2.4 | 9 | 14 | 18 | 23 | 28 | 50 | 3.0 | 7 | 11 | 15 | 19 | 22 | |
48 | 2.9 | 7 | 11 | 15 | 19 | 23 | 30 | 55 | 3.3 | 6 | 10 | 14 | 17 | 21 |
55 | 3.3 | 6 | 10 | 13 | 17 | 20 | 32 | 65 | 3.9 | 5 | 8 | 12 | 14 | 17 |
66 | 4.0 | 5 | 8 | 11 | 14 | 17 | 35 | 80 | 4.8 | 4 | 7 | 9 | 11 | 14 |
85 | 5.1 | 4 | 6 | 9 | 11 | 13 | 40 | 105 | 6.3 | 3 | 5 | 7 | 9 | 11 |
105 | 6.3 | 3 | 5 | 7 | 8 | 10 | 45 | 135 | 8.1 | 2 | 4 | 6 | 7 | 8 |
